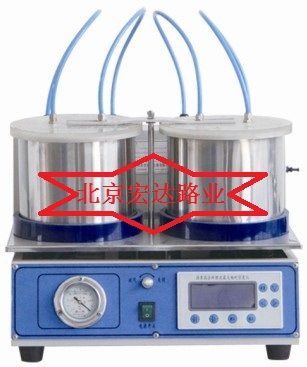

瀝青混合料最大理論相對密度儀本儀器是根據中華人民共和國交通部標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0711-2011《瀝青混合料理論最大相對密度試驗（真空法）》所規定的要求設計制造的。適用于真空法測定瀝青混合料的理論最大相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用。但不適用吸水率大于3%的多孔性集料的瀝青混合料。

一、瀝青混合料最大理論相對密度儀主要技術參數:

1、振蕩間隙：3Min

2、真空度：－0.1MPa

3、容器容積：5000mlX2

4、振蕩方式：連續/間隙

5、環境溫度：≤30℃

6、相對濕度：≤85%

7、整機功耗：不大于700W

8、外型尺寸：680x580x570mm

9、儀器凈重：32.5kg

10、電源電壓：220v

二、瀝青混合料最大理論相對密度儀主要特點：
1、雙筒試驗，提高工作效率。
2、高頻低幅振蕩排氣法，排氣更徹底。
3、有機玻璃容器，進口密封圈，不漏氣，不開裂。
4、采用進口真空泵，不存在真空泵回油現象。
5、采用進口處理器，全自動控制儀器。

三、瀝青混合料最大理論相對密度儀結構組成

由機架、抽氣機、震動器、空氣閥、真空表、真空容器及控制電器等組成，

四、瀝青混合料最大理論密度儀使用方法
1、將試驗前準備好的混合料試樣按規定數量放入容器內，加入適量規定溫度的水使試樣全部浸沒，水量不宜過多，以防吸入真空泵內損壞真空泵。
2、將負壓容器放入震動臺定位圈內，蓋好容器上蓋，應使容器邊沿與上蓋槽內膠圈完全接觸，以防抽氣時外界空氣進入容器內。
3、將放氣閥關閉，（向右旋不漏氣即可）打開電源開關，（開關燈亮）按下抽氣/停止按鈕，真空泵開始抽取負壓，當負壓表指示負壓為97.3Kpa（0.973mKpa）時，按下抽氣/停止按鈕，真空泵停止工作。保持此壓力15分鐘后（抽氣時不應開啟震動裝置），按下震動按鈕儀器震動臺開始震動，震動方式有兩種，一種是連續震動，另一種是間斷震動即震動、間斷、再震動循環工作，停止震動時可再按下震動/停止按鈕，振動臺停止震動。
4、試驗中如出現真空壓力不夠時應檢查各部件之間連接是否嚴密。

四、瀝青混合料最大理論相對密度儀注意事項：

1、儀器使用前應檢查抽氣泵內潤滑油是否在油標上下線的范圍內， 如油量不足或油變質應 及時加油或換油。

2.內放入試樣后，水量最高水位應低于桶口以下3cm。以防水吸入抽氣泵造成潤滑油變質。

3.開啟抽氣泵后如壓力表無壓力指示，應關機，查明原因后再開機，抽氣機在長期無負壓 的情況下工作將會損壞。

4.抽氣泵嚴禁無油運轉。泵運行時，嚴禁堵塞排氣口。 5.兩只負壓容器嚴禁用三氯乙烯清洗。最好用柏油瀝青清潔劑清洗。

五、瀝青混合料最大理論相對密度儀計算方法

1.用A類容器時，瀝青混合料的理論最大相對密度按式(1)計算。 γt=ma/(ma-(m1-m2)) 式中：γt－瀝青混合料理論最大相對密度； Ma－干燥瀝青混合料試樣的空氣中質量，g； m1－負壓容器在25℃水中的質量，g； m2--負壓容器與瀝青混合料一起在25℃水中的質量，g；

2．采用B、C類容器作負壓容器時，瀝青混合料的最大相對密度按式(2)計算。 γτ=ma/（ma+mb-mc） 式中：mb-裝滿25℃水的負壓容器的總質量，g； mc-25℃時試樣、水與負壓容器的總質量，g；

3.瀝青混合料25℃時的理論最大密度按式(3)計算。 ρτ=γτ×ρω 式中：ρτ——瀝青混合料的理論最大密度，g/cm3; ρω--25℃時水的密度，0．9971g/cm3。

同一試樣至少平行試驗兩次，取平均值作為試驗結果，計算至小數點后三位。

五、本產品質保期一年，終身技術維護。

更多瀝青混合料檢測儀推薦如下（點擊圖片進入鏈接）

北京宏達路業公司-原創技術文章-未經許可不得轉載。

地址：北京市豐臺區總部基地園區

聯系電話：010-83623985
