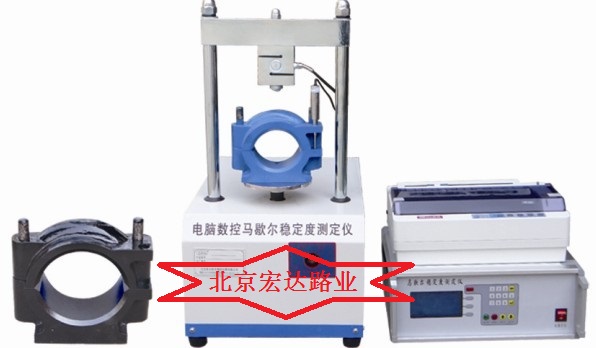

馬歇爾穩定度測定儀適用于標準馬歇爾穩定度試驗和浸水馬歇爾穩定度，進行瀝青混合料的配合比設計或瀝青路面施工質量檢驗。顯示各種試驗數據，打印試驗數據，直觀方便。采用全數字標定壓力和流值，無需手動調整電位器；有過壓自動保護功能，不會出現因過壓而損壞儀器。 儀器以交通部《公路工程瀝青及瀝青混合料試驗規程》JTG E20—2011為準，適用于馬歇爾穩定度試驗和浸水馬歇爾穩定度試驗。

一、馬歇爾穩定度測定儀主要技術參數：

1、上升速率：（50±5）mm/min

2、壓頭直徑：（101.6±0.2）mm  （152.4±0.2）mm

3、壓力測量范圍：0—50KN        分辯率：0.01KN(10N)

4、流直測量范圍：0—10.00mm (實際可達15.00mm以上)

5、工作電壓：220V   —370W

6、功率：0.5KW

7、環境溫度：    ≤30℃。

8、相對濕度：    ≤85%。

9、外形尺寸：50X43X85（cm）

10、重量：100kg

二、馬歇爾穩定度測定儀主要特點：

1、設有過載保護，下降過位保護。

2、操作簡便，測試數據準確，性能穩定可靠。

3、儀器自動試驗，顯示并打印穩定度及對應的流值，繪制試件受力變形的坐標曲線圖。

4、可存儲15組試件的試驗結果。

5、大型液晶屏顯示曲線和穩定度及流值。

6、流值檢測有單路與雙路兩種。

7、試驗由儀器或計算機自動控制，試件受壓變形過程數據及曲線由計算機自動存盤并顯示，可通過打印機打印輸出，高檔彩色噴墨打印機。

8、先進的自動分析軟件，按照《瀝青混合料配合比設計方法》繪制出各種曲線，自動給出最佳瀝青用量，可通過打印機輸出。

9、可以選配大壓頭做大馬歇爾試驗，也可選配雙壓頭做大小兩種試驗。

10、機器配有USB接口。

11、可選配串口，上位機軟件可以進行分析處理。

三、馬歇爾穩定度測定儀操作說明

1、確認接地良好，插座到位，檢查無誤后即可通電開機。

2、試驗操作：將儀器安裝好，把試件放入壓頭內，插好流值傳感器，按“啟動”鍵，左下方“停止”變?yōu)椤凹虞d”，試驗開始。儀器自動控制機械部分加載，當加載至試件破碎時，儀器自動停止加載，自動記錄下此試件的最大壓力(即穩定度)及其對應的流值，試驗完畢。儀器自動控制機械部分下降至一定高度，方便更換試件。試驗過程中顯示屏實時地顯示試驗狀態，并在試件接觸到傳感器時開始記錄顯示試驗曲線，左下方“停記”變?yōu)椤坝涗洝保猎嚰扑椋@示峰值壓力，流量的數據及計算出的模數　

3、 打印：配有打印機的用戶在打印機連結無誤，試驗結束后按“打印”按鈕，打印機即打印最后一次試驗的曲線及數據。

4、 手動上升/下降：按住“上升”鍵不放，試件架上升；按住“下降”鍵不放，試件架下降,松開就停止。

四、 馬歇爾穩定度測定儀注意事項

1、儀器電源接地線必須單獨接地。

2、壓力及流值傳感器插頭不能插錯；如插不進時可轉一方向插。

3、若電網干擾較大，或是電壓動蕩不定，有條件的用戶配交流凈化電源，無條件的用戶配交流穩壓器。

4、加荷部份控制線及打印機電纜線不能受力。

5、儀器不要與一個大功率用電器共用一電源插座。

6、儀器應置于干燥處，不要常拔插接件，防止插頭接觸不良

7、請不要私自打開或拆卸儀器。

8、使用前，儀器必須通電10分鐘以上

五、馬歇爾穩定度測定儀的保養與維護

1、空氣潮濕的地區，宜將傳感器存放于干燥箱中保存。

2、儀器不用時，請用布蓋住，防止灰塵侵入。

六、馬歇爾穩定度測定儀裝箱清單

1、主機及電子測控部份各一臺

2、壓力、流值傳感器各一個

3、電源線一根

4、說明書一份

5、合格證一張

七、馬歇爾穩定度測定儀本產品質保期一年，終身軟件升級。
